Делимся фото и видео швов "от Горыныча"

[andrus]

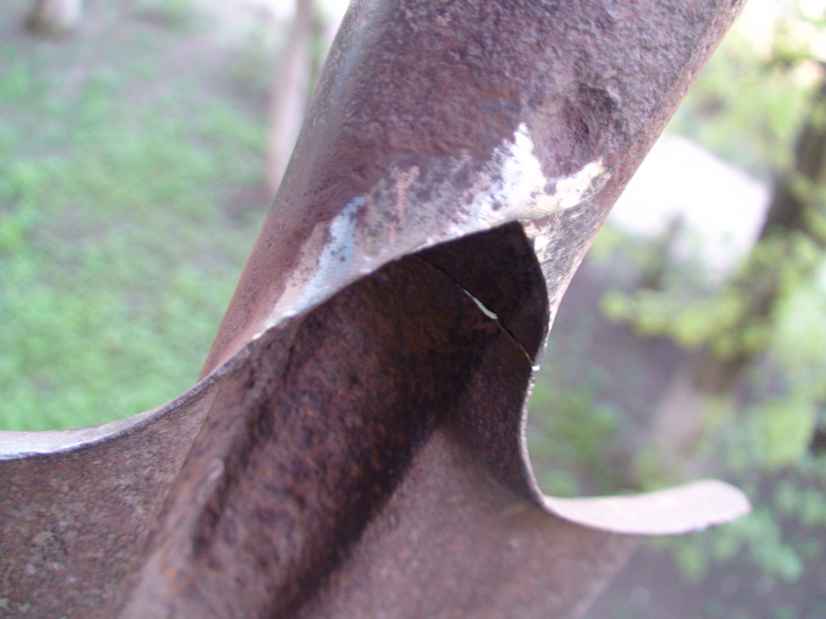

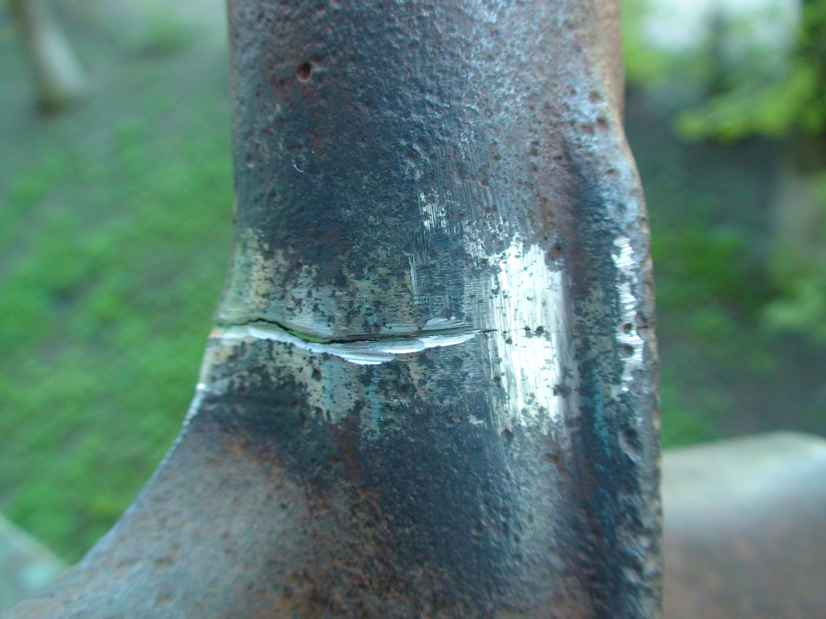

Увидел у соседа лопату, старую, но крепкую не то что гнущиеся нынешние... Вот и решил вернуть к жизни безнадежно "погибшую" лопату... Да при этом ещё и усилить изначально "слабые на трещины" места.

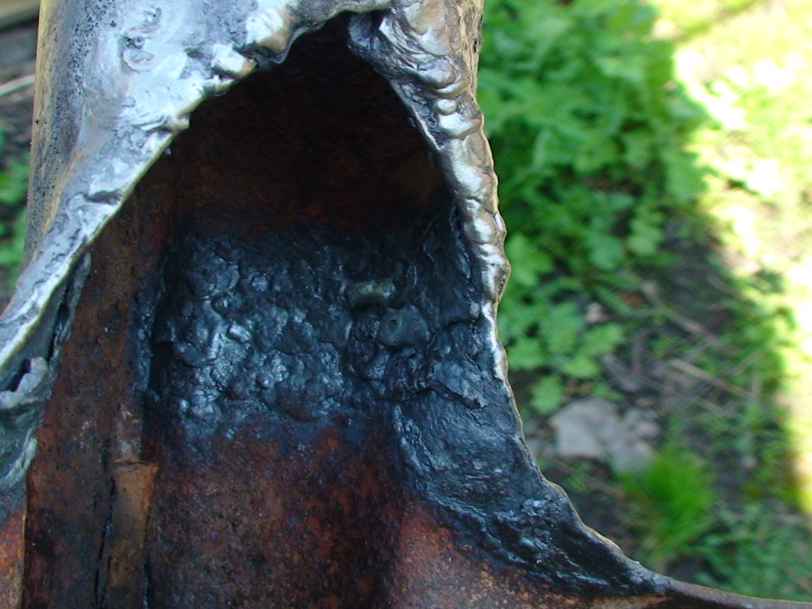

Сварка была произведена только снаружи. Внутри (с обратной стороны швов) видна окалина.

Видео результата (швы) сварки здесь http://www.youtube.com/watch?v=ac6nQHpk ... kg&index=1

Фото ниже...

[andrus]

Вырезка отверстия под трубу в вагонетке...
http://www.youtube.com/watch?v=rZeiaWqf ... kg&index=2

... и, соответственно, сварка трубы к вагонетке
http://www.youtube.com/watch?v=WcH5m_OT ... hDdVCYMWkg

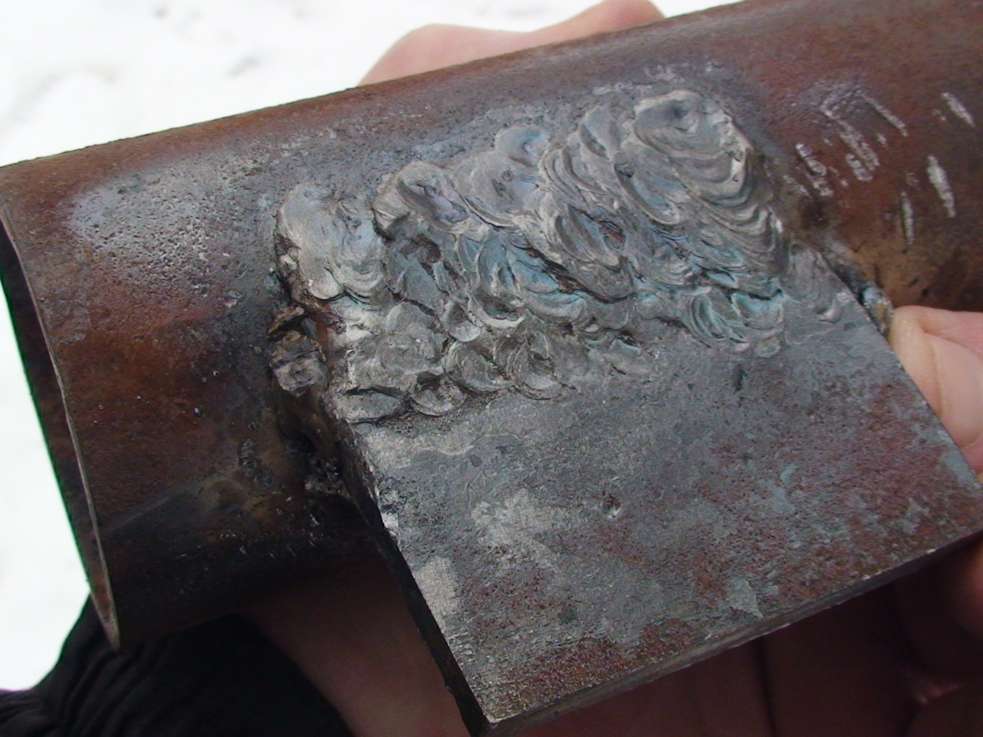

[proton]

Мой шов "горвнычем"

[andrus]

Вчера родственник попросил отремонтировать мотокультиватор - оторвалось сварное соединение рукояток управления культиватором. Этот культиватор от момента покупки до поломки проработал 1,5 года.

Ну, а сегодня пластины толщиной 6мм крепления рукояток культиватора успешно сварены Горынычем...

[andrus]

Вот ещё пример сварных соединений, сделанных Горынычем - фиксаторы моего маркера-окучника.
Сразу уточняю - сварено "нештатной" для Горыныча дугой прямого действия с использованием приставки для продолжительной работы). В качестве присадки использовалась обмедненная присадочная проволока.
http://www.youtube.com/watch?v=CmdDlXjU_K8

[andrus]

А этот видеоролик - уже продолжение о судьбе лопаты с заваренной трещиной...
http://www.youtube.com/watch?v=Ku2csTr5_lc

[andrus]

Сварено в декабре 2013-го...
Понадобилась форма для определенного изгиба арматуры диаметром 8мм (трубогиб не подходит).
Труба диаметром внутренний - 42мм, внешний - 48мм (толщина стенки - 3мм). Пластина толщиной 6 мм.
Сварено в режиме дуги прямого действия с применением приставки для продолжительной работы v3.0, сила тока на горелке - 7А.
Сначала проварено с подачей омедненной сварочной проволоки Св08Г2С диаметром 2мм, а затем вторым проходом разглажено.
С обратной стороны, чтобы при остром угле проварить корень шва с обратной стороны, был использован инвентор ручной дуговой сварки.

[andrus]

Декабрь 2013 года.

Очередной пример сварного соединения, сделанного плазменным жидкостным сварочным аппаратом "Горыныч". Сварено на 6-7А дугой прямого действия.

Видео о том, как выглядит этот шов, можно по смотреть здесь...
http://www.youtube.com/watch?v=SlmrJM_wkzs

[andrus]

Какой максимальной толщины металл можно сварить Горынычем? Какова его, так сказать, сварочная мощность?

Всё никак "руки не доходили" до обещанного мною на форуме сварщиков вебсварка, гже профессиональные сварщики утверждали, что Горынычем ничего нормально не сварить, мол только наляпить пористое им можно... при этом Горынычем-то сами ни разу не сваривали...

В данном видеоролике продемонстрирована сварка 30мм-го прута к рельсу от узкоколейки (применяется в шахтах).
Весь процесс сварки снят целиком, чтобы потом некоторые не говорили, что сварено другой техникой. Кому интересна крепость сварки - может смотреть с 1ч 05 мин.

http://www.youtube.com/watch?v=E31psiy76rY

[andrus]

Прошлым летом с помощью Горыныча в обычных бытовых условиях припаял алюминиевые ушки к молочному бидону и сварил зажимы из болтов. Получился весьма приличный и довольно-таки вместительный дистиллятор с весьма герметичными соединениями...
После такого усовершенствования 3-4 выгонки сделал. Так что испытания прошли успешно!

http://www.youtube.com/watch?v=0Vda2Q3zrk0
