Делимся фото и видео швов "от Горыныча"

В этом разделе пользователи могут делиться накопленным опытом работы с плазменными аппаратами

Сообщение andrus » 04 мар 2012, 13:32

Предлагаю обладателям Горыныча делиться своим опытом и навыками наглядно в виде фотографий и видеороликов, на которых показаны швы изделий, сделанных своими руками при использовании плазменного сварочника Горыныча... чтобы те, кто ещё не определился с его приобретением, наглядно могли увидеть результаты сварки хотя бы в виде внешнего вида швов.

Начну с самых первых своих шагов - конец 2010 (полмесяца-месяц с момента приобретения Горыныча). При абсолютно нулевых знаниях о сварке, не считая прочитывание двух брошюр из комплекта Горыныча.
После приобретения сразу, так сказать, решил погонять Горыныча по разным режимам, чтобы посмотреть "на что он годится"...

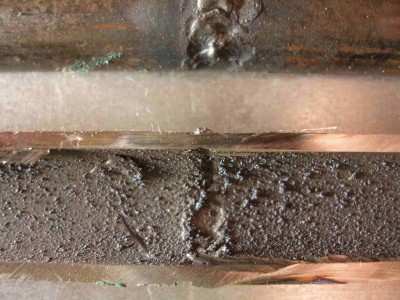

Сварка 1/2-дюймовых стальных труб.
Вложения
Горыныч - сварка 1%602 труб Разрез.JPG
Горыныч - сварка 1%602 труб Разрез Общий вид.JPG
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

Сообщение andrus » 04 мар 2012, 13:45

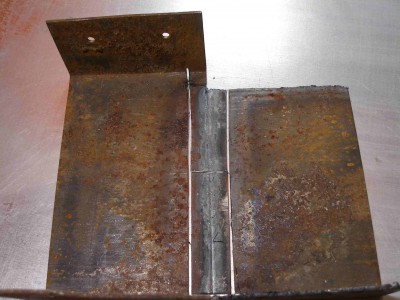

Вот ещё из того же периода - сварка 2мм стальной пластины
Вложения

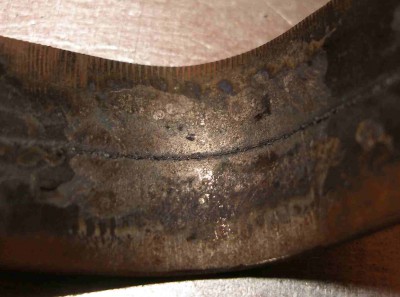

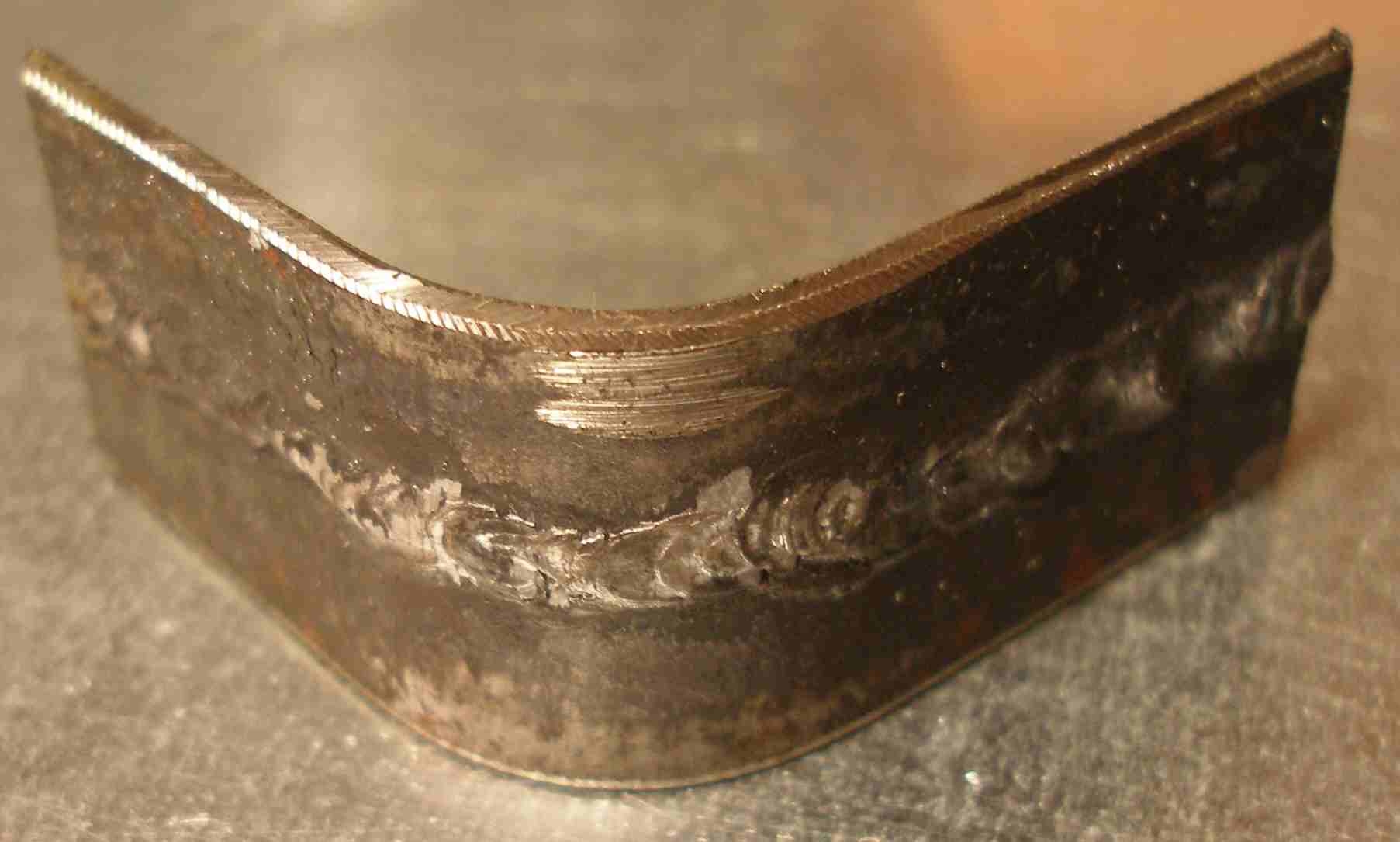

Горыныч - сварка 2мм стальные пластины Согнуто Обратная.jpg

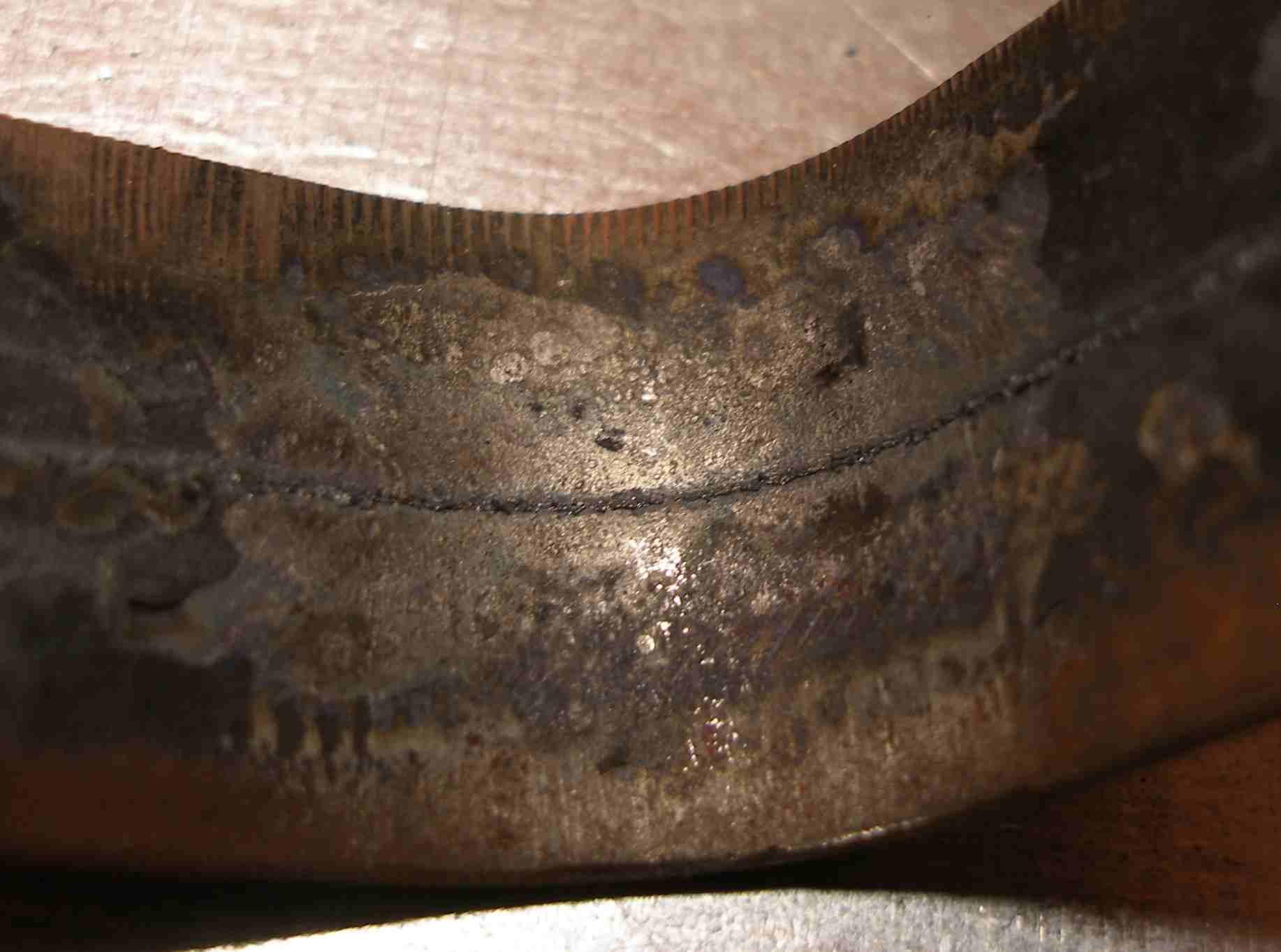

Горыныч - сварка 2мм стальные пластины Согнуто Лицевая-2.jpg
Горыныч - сварка 2мм стальные пластины Согнуто Лицевая-1.jpg

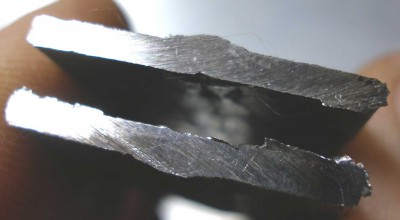

Горыныч - сварка 2мм стальные пластины Разрез.jpg
Горыныч - сварка 2мм стальные пластины Общий вид-2.jpg
Горыныч - сварка 2мм стальные пластины Общий вид-1.JPG
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

Сообщение andrus » 04 мар 2012, 13:51

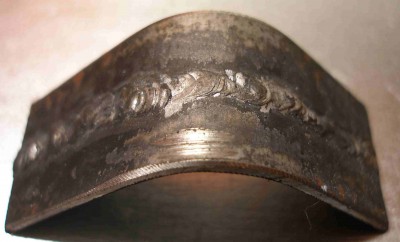

Из того же периода - сварко-пайка (использование сварочника при пайке алюминиевой присадкой Harris-2000) алюминиевых трубки и пластины.
Вложения
Горыныч - сварка-пайка 6мм алюмин. пластины Сбоку2.jpg
Горыныч - сварка-пайка 6мм алюмин. пластины Разрез 2.jpg
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

Сообщение andrus » 04 мар 2012, 13:54

Из того же периода (конец 2010 года)

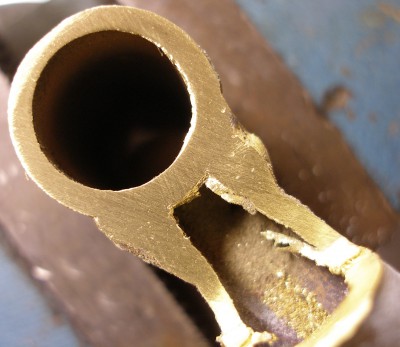

Сварка латунной трубы...
Вложения
P1011679 Горыныч - сварка латунной 1%602 трубы плазменным сварочным аппаратом.jpg
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

Сообщение andrus » 04 мар 2012, 13:59

Из того же, так сказать, тест-периода (конец 2010 года).

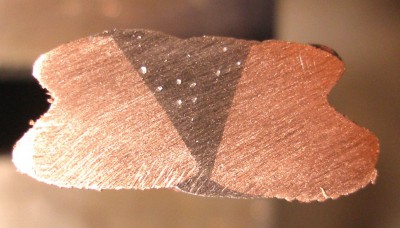

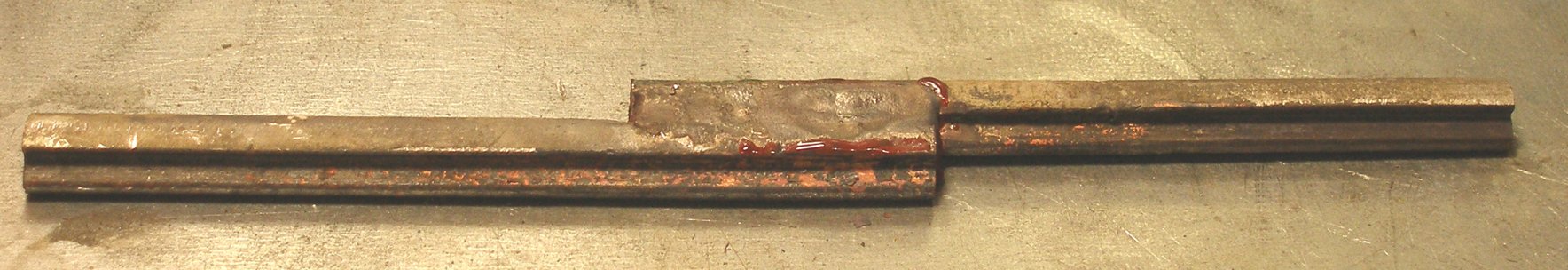

Сварко-пайка (пайка медной присадкой Harris-0 с использование сварочника) кусков медной троллеи...
Вложения
Горыныч - сварка-пайка 8мм меди Разрез.JPG
Горыныч - сварка-пайка 8мм меди Общее.JPG
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

Сообщение andrus » 04 мар 2012, 14:10

Из того же периода (конец 2010 года).

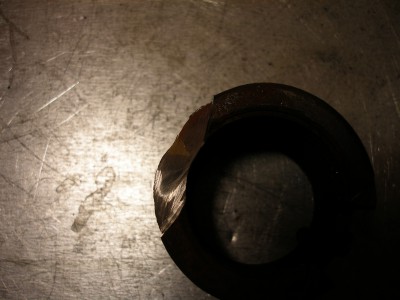

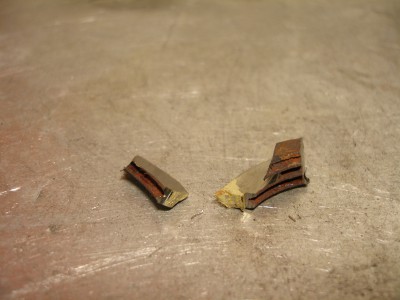

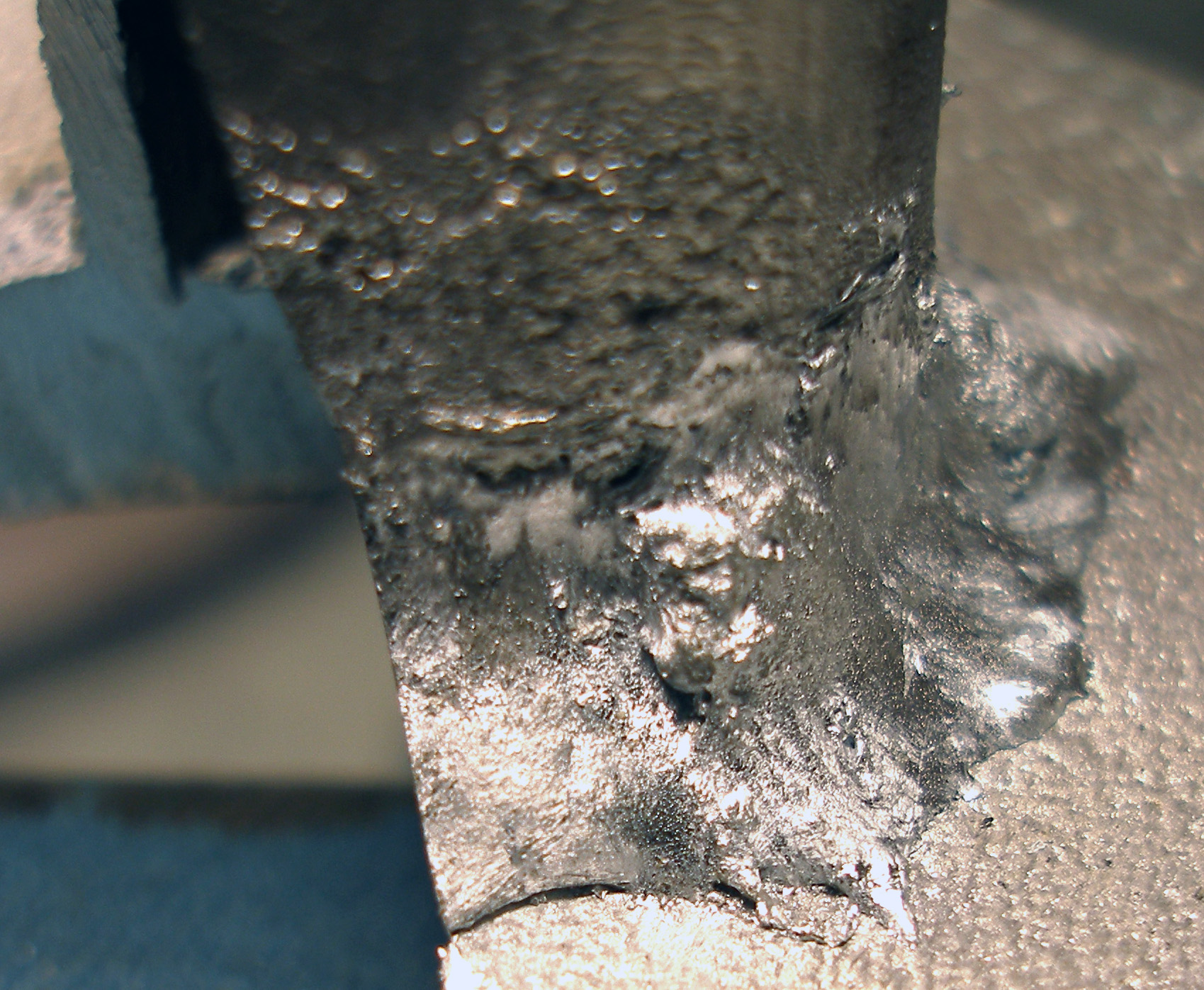

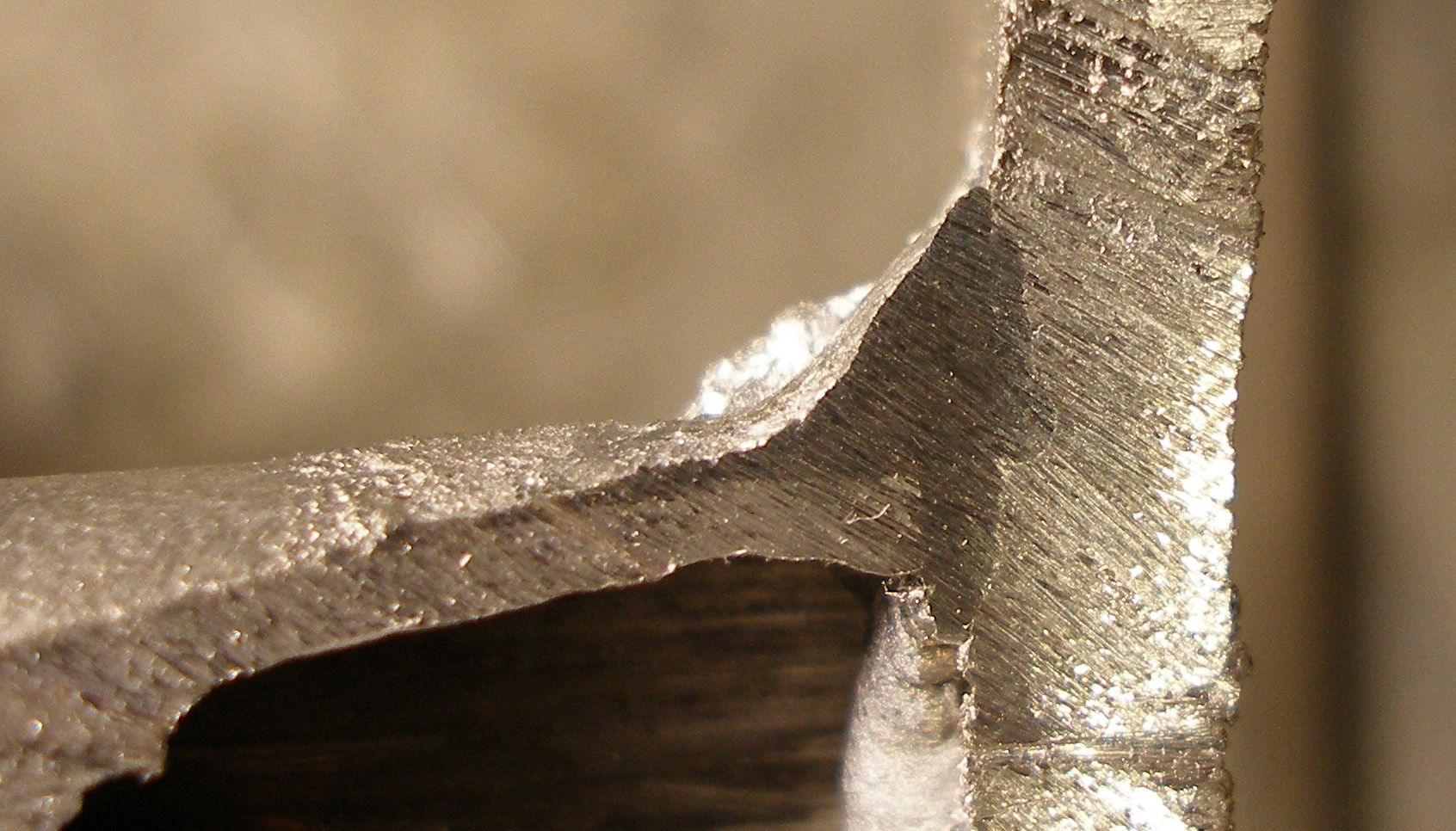

Сварка чугунной муфты латунной присадочной проволокой. После сварки вырезал место сварки специально для примитивного проведения теста на механический разрыв - обратите внимание, что месте разрыва на чугунной части отчетливо видны внедрения латуни в чугун, т.е. это явно не налипание, а именно сварка.
Вложения
Горыныч - сварка-пайка чугунной муфты латунной присадкой В разрезе3.JPG
Горыныч - сварка-пайка чугунной муфты латунной присадкой В разрезе1.JPG
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

Сообщение andrus » 12 мар 2012, 21:58

Примерно в начале 2011 года (не позже апреля) решил реализовать одну из своих сварочных идей. В 2010 придумал полольник (наподобие тяпки), но так как сварки у меня ещё не было, то пришлось делать без сварочных соединений, что не позволило добиться высоких прочностных характеристик. Но самая идея была апробирована и практикой одобрена.
Так вот в начале 2011 года, уже имея сварочник и "наблатыкавшись" работой Горынычем, сварил вот такой полольник.
Летом 2011 нещадно им работал по целине (заброшенный лет эдак 10 огород, крапива в человеческий рост, пырей, вьюнок-повелика, лопух и прочие сопутствующие сорняки, а также рыхление тропинок). В общем, сезон полольник легко выдержал, в местах сварки даже и намека на трещины нет.

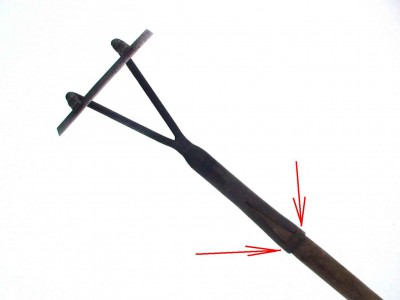

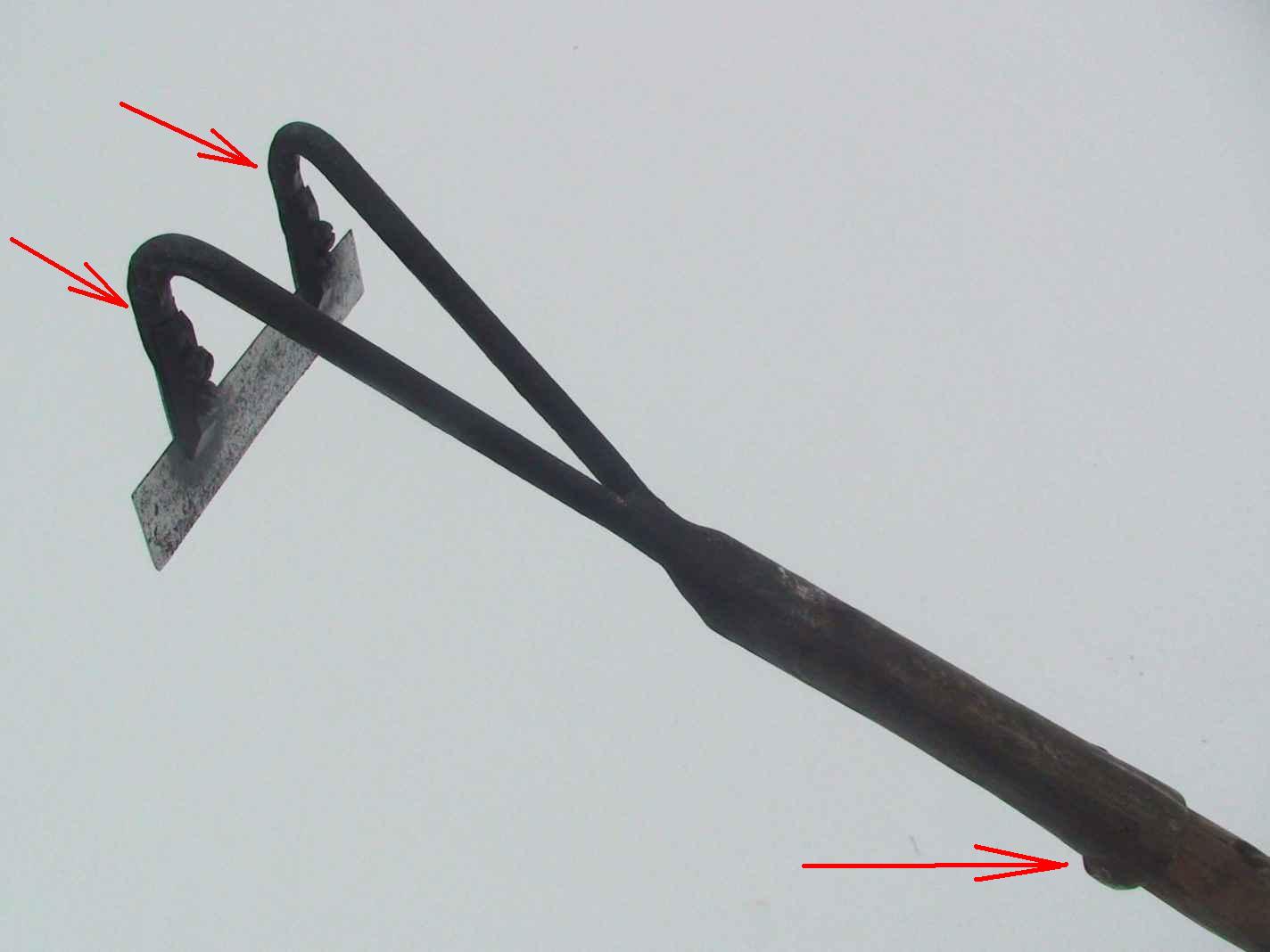

Стрелками указал места сварки...
Вложения
Полольник 2 2 стрелки.JPG
Полольник 2 1 стрелки.JPG
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

Сообщение andrus » 12 мар 2012, 22:10

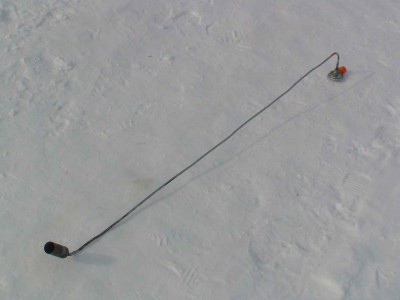

Летом 2011-го смастерил горелку для удобства розжига костров в огороде.
Особенно удобно, когда большая куча веток и листвы уже сложена. Если стандартная газовая горелка слишком коротковата для этой цели (газовый баллончик опасно держать близко к костру), то моя (удлиненная) вполне подходит.

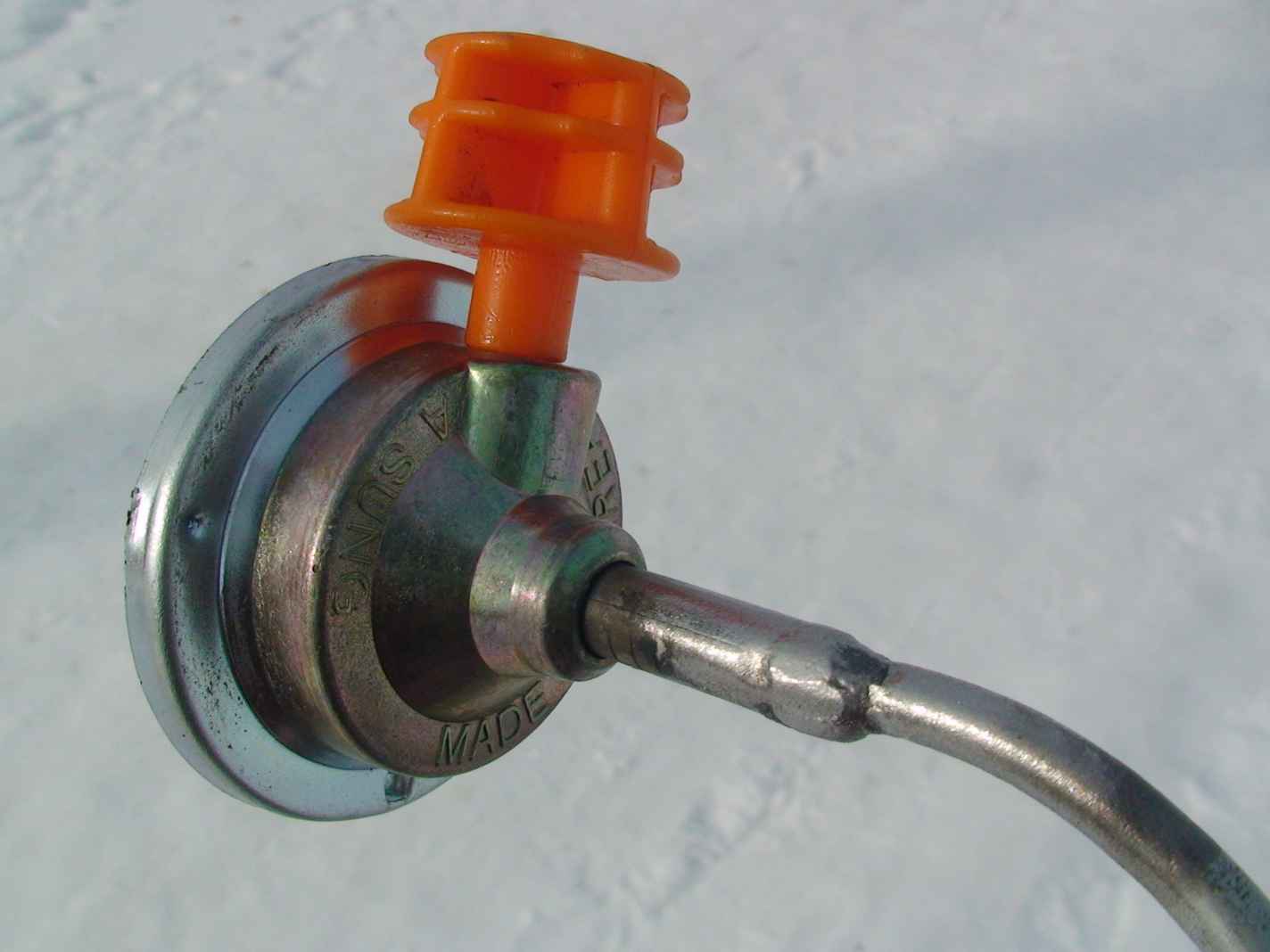

Разрезал стандартную газовую горелку. Купил стальную оцинкованную тормозную трубку длиной 1м. И сварил Горынычем.

Сложность такой сварки, на мой взгляд, заключается в том, что слишком тонкие стенки трубок и очень малый диаметр этих трубок. Т.е. очень легко сваркой прожечь. Однако Горыныч легко с этим справился - и не прожег, и герметично и надежно сварил...

Места сварки я зачистил щеткой на болгалке.
Вложения
Горелка на баллончик2.jpg
Горелка на баллончик.jpg
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

Сообщение andrus » 12 мар 2012, 22:26

Также летом 2011-го сварил более широкий полольник (примерно 40см) и утяжеленную лопату для выкапывания корней садовых деревьев (штыковая, а в качестве черенка - труба дюйм с четвертью). Но сейчас у меня фоток этих штук нет (огород далековато). Летом сфоткаю - выложу.

Кроме того, тем же летом сварил родственнице-пенсионерке примерно 10-ти метровую мачту для антенны (сварка в трех местах - три куска труб, по диаметру легко входящие друг в друга, верхняя труба 3/4 дюйма).

Также соседу сварил нечто зажима для сварки труб (приварил пару гаек к кускам труб и пару прутков к паре болтов). Сам он электросваркой (электродами) любительски варит. Но остался весьма доволен как я сварил Горынычем.
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

Сообщение andrus » 12 мар 2012, 22:33

В период декабрь2011 - январь 2012 сварил:
1) стойку для катушки со шлангами полива;
2) улучшенный полольник моей конструкции;
3) выход-тройник для электронасоса с выходом дюйм с четвертью.

Тройник для насоса частично доваривал уже со своею приставкой для продолжительной работы (шов заметнее лучше).
Верю тем, кто слова подкрепляет действительностью, т.е. истиной! mail-agent [email protected], skype andrus301
andrus

Сообщений: 251
Зарегистрирован: 27 янв 2011, 13:29
Откуда: Тульская губерния

След.
